ATP1500高温型压力变送器: 发布日期： 2025-10-22; 浏览次数：次

产品概述
规格参数

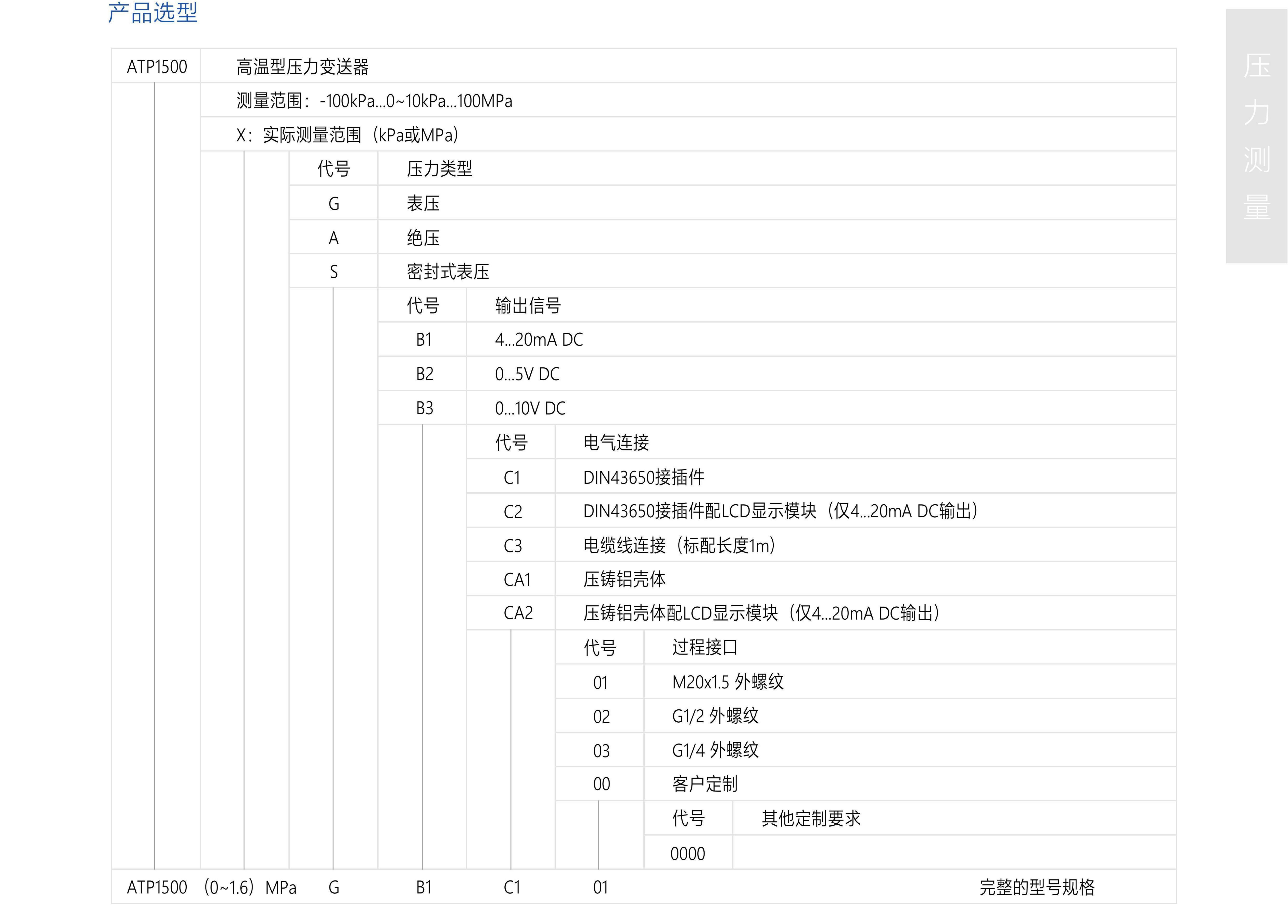

选型表

ATP1500高温型压力变送器利用MEMS 工艺中的扩散、刻蚀、氧化、金属溅射等工艺制备出SOI 高温压力芯片，并通过静电键合工艺在SOI芯片背面和玻璃间形成真空参考腔，通过引线键合工艺完成压力芯片与外部设备的电气连接。整个产品经过元器件、半成品及成品的严格测试及老化筛选，保证产品性能稳定可靠。广泛适用于工业现场、食品及医药设备、发电、机械制造、石油化工、冶金制造、蒸汽和热能交换等领域。

特点

· 基于MEMS 工艺的SOI高温传感器

· 超宽量程范围，多种压力方式可选

· 采用SMD 元件和表面贴装SMT 技术

· 抗干扰、抗冲击、抗振动 ·316L不锈钢隔离膜片结构

· 可选配数显模块

应用

· 工业自动化系统

· 石油、化工

· 电力、冶金

	参数	备注
测量范围	-100kPa...0~10kPa...100MPa	0.1MPa=100kPa=1bar
压力类型	表压，绝压，密封式表压
过载压力	200%FS(<25MPa);150%FS(≥25MPa)	(1)
输出信号	4..20mA DC;0...5V DC;0...10VDC
精度	±0.5%FS(typ.)	(2)
供电电压	12….30VDC
介质温度范围	0.….-150℃(typ.);0...+300℃
环境温度范围	-20°...+85℃
零点温度误差	±1.5%FS(@-20℃~85℃)
满量程温度误差	±1.5%FS@-20℃~85℃)
响应时间	≤1ms(upto90%FS)
振动性能	正弦曲线：20g,25Hz~2kHz;IEC 60068-2-6 随机：7.5grms,5Hz~1kHz;IEC 60068-2-64
耐冲击	冲击：200g/1ms;IEC 60068-2-27 自由落体：1m,IEC60068-2-32
绝缘电阻	≥100MΩ/500VDC(200MΩ/250VDC)
EMC	抗扰度：IEC 61000-6-2,辐射：IEC 61000-6-3
浪涌	IEC61000-4-53级
耐电压	电流输出：500V/AC1min 电压输出：250V/AC1min
静电	IEC 61000-4-24级
长期稳定性	±0.25%FS/year(max.)
防护等级	IP65
介质兼容	与316L不锈钢兼容的各种气、液体介质
(1)≥25MPa时为150%FS或110MPa(取最小值)。 ( 2 ) 包含线性、迟滞和重复性。
