ATP1802防爆型压力变送器-安徽联纵电气有限公司

ATP1802防爆型压力变送器: 发布日期： 2025-10-22; 浏览次数：次

产品概述
规格参数

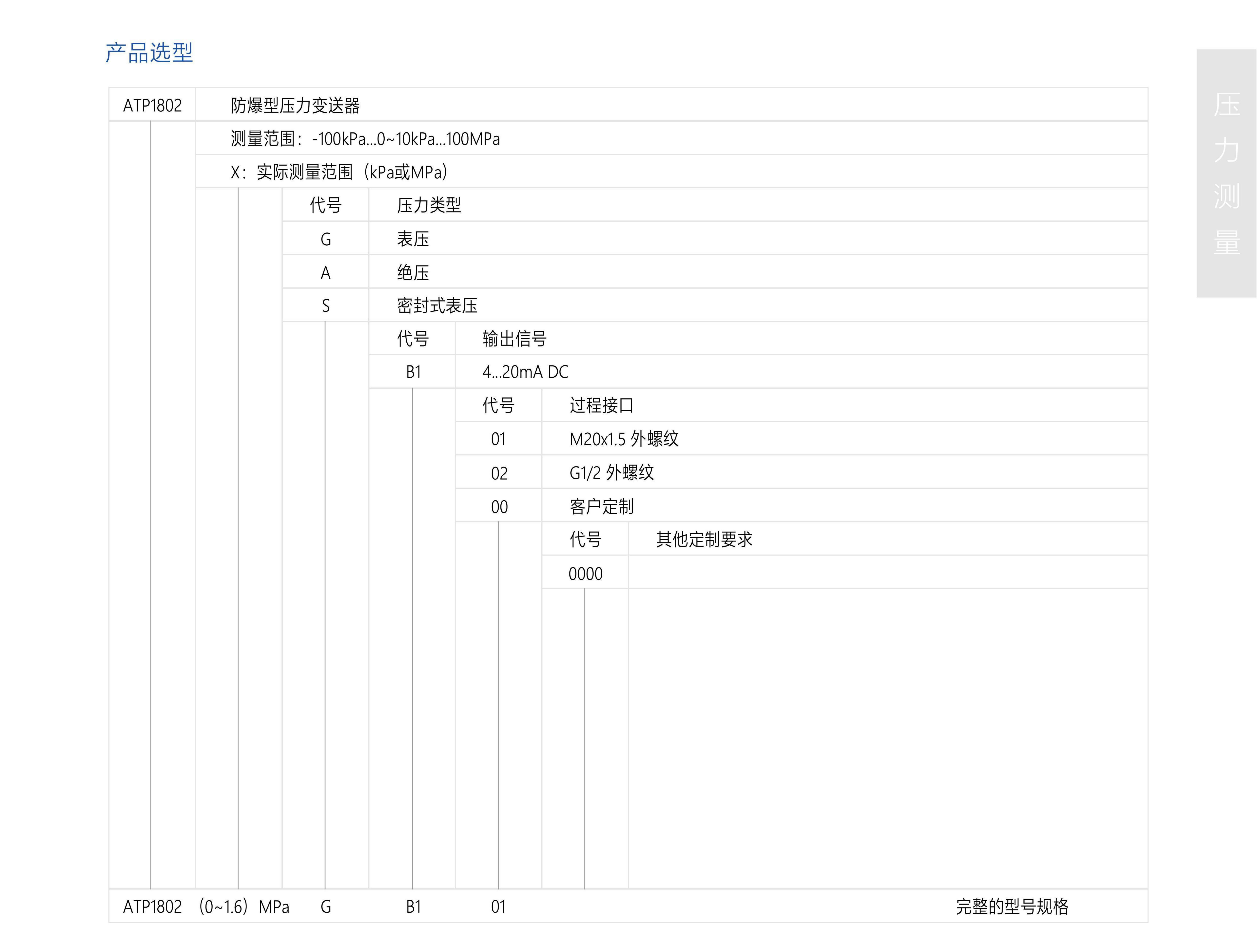

选型表

ATP1802 防爆型压力变送器采用高性能和高稳定性的硅压阻式压力传感器作为信号测量元件，内部专用防爆处理电路将传感器信号转换成标准信号，可进行远距离传输控制。采用一体化全不锈钢，经过多次激光连续焊接，满足防爆设计要求，可在恶劣环境中长期使用。在石油、化工、电力、水文、地质、船舶等行业中有着广泛的应用。

特点

· 全不锈钢、全激光焊接结构

· 超宽量程范围，多种压力方式可选

· 采用SMD 元件和表面贴装SMT 技术

· 抗干扰、抗冲击、抗振动

· 适用于防爆场合的压力测量

应用

· CNG

·LNG

· 石油机械

· 船舶行业

参数		备注
测量范围	-100kPa...0~10kPa...100MPa	0.1MPa=100kPa=1bar
压力类型	表压，绝压，密封式表压
过载压力	200%FS(<25MPa);150%FS(≥25MPa)	(1)
输出信号	4...20mA DC
精度	±0.5%FS(typ.);±1.0%FS(max.)	(2)
供电电压	12..30V DC
补偿温度范围	-10°…+-70℃(typ.);-20°.….+85℃
工作温度范围	-20°...+85℃
零点温度误差	±1.5%FS(@-20℃~85℃)
满量程温度误差	±1.5%FS(@-20℃~85℃)
响应时间	≤1ms(up to 90%FS)
使用寿命	≥10x10?(pressure cycles)
EMC	抗扰度：IEC 61000-6-2,辐射：IEC 61000-6-3
绝缘电阻	≥100MΩ/500V DC(200MΩ/250V DC)
防爆等级	Exia lI CT6 Ga;Exd II BT6
长期稳定性	±0.25%FS/year(max.)
防护等级	IP65
介质兼容	与316L不锈钢兼容的各种气、液体介质

(1)≥25MPa 时为150%FS或110MPa (取最小值)。

(2)包含线性、迟滞和重复性。
