PT100热电阻-安徽联纵电气有限公司

应用

通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃~500℃ 范围内液体、蒸汽和气体介质以及固体表面温度。

工作原理

铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值 变化时，工作仪表便显示出阻值所对应的温度值。

特点

热响应时间少，减小动态误差；

直径小，长度不受限制；

测量精确度高；

进口薄膜电阻元件，性能可靠稳定；

偶丝直径材料

常温绝缘电阻

热电阻在环境温度为15～35℃,相对湿度不 大于80%,试验电压为10～100V ( 直流 ) 电极与 外套管之间的绝缘电阻≥100MΩ。

测温范围及温差

型号

分度号

测温范围℃

精度等级

允差

WZPK

Pt100

-200～+500

A级

+(0.15+0.002|t)

B级

+(0.30+0.005|t|)

注 ：t为感温元件实测温度绝对值

热响应时间

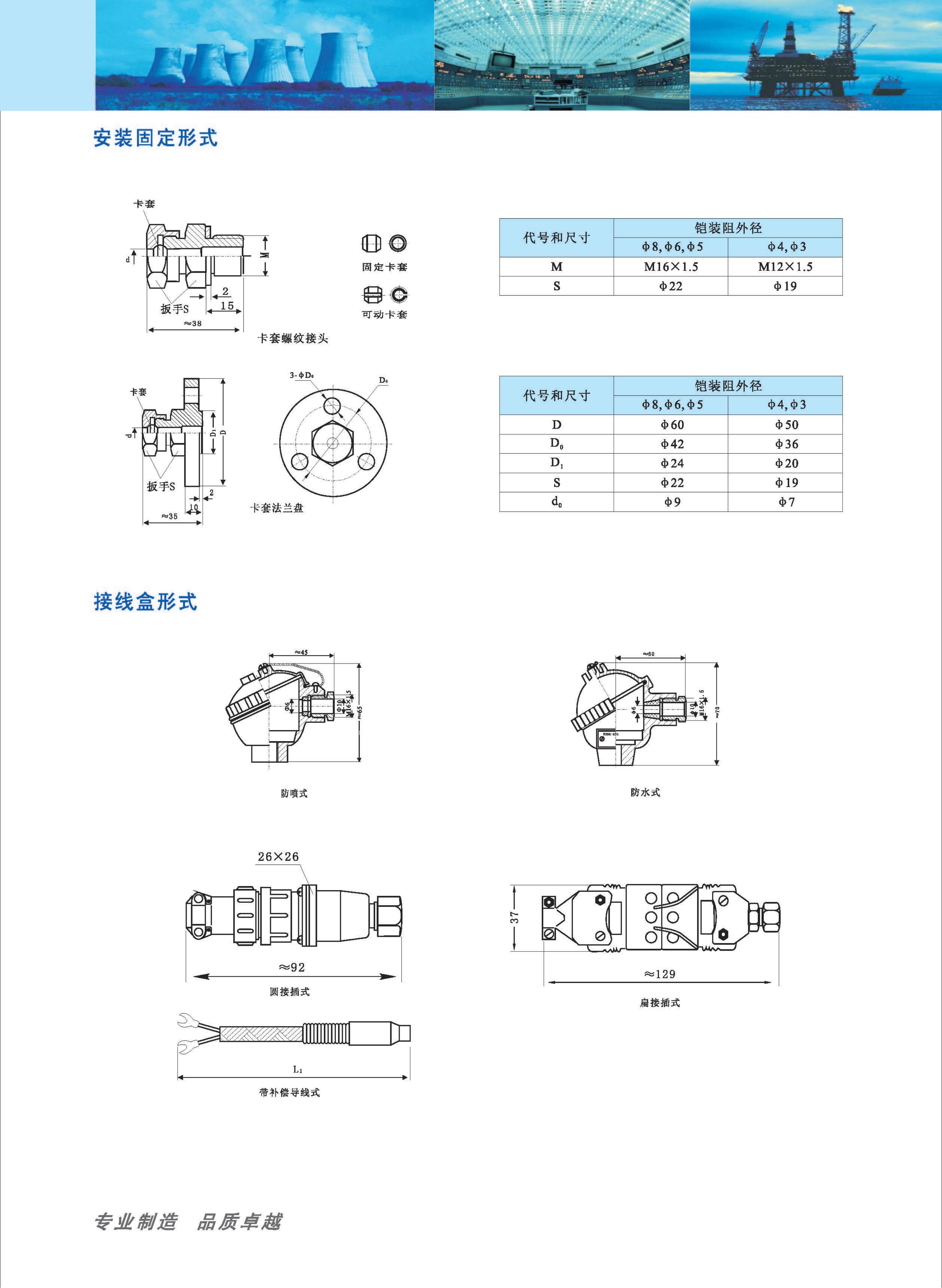

测量端结构形式
